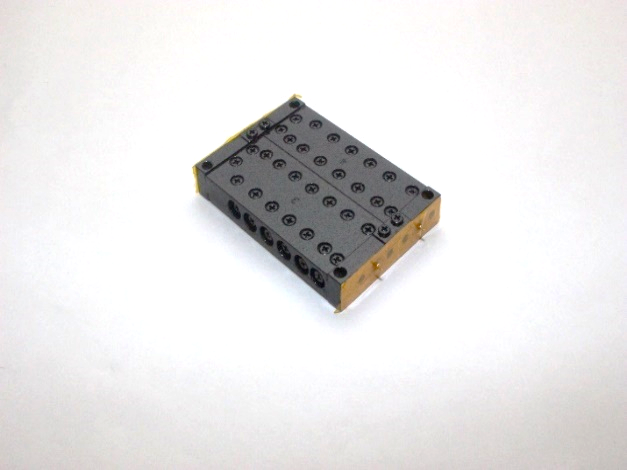

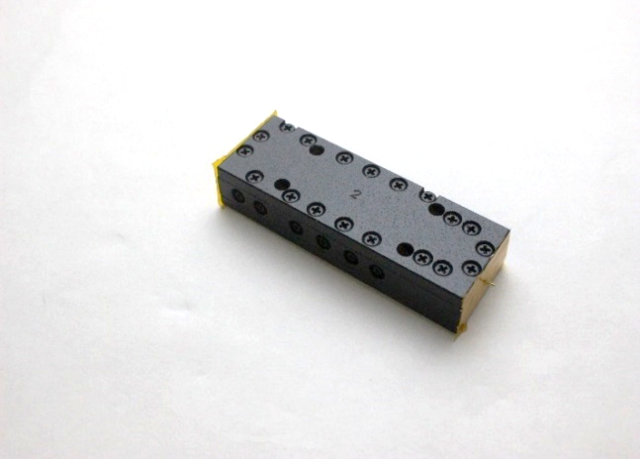

ドロップイン型BPF(キャビティタイプ)
仕様
| 項目 | 仕様例1 | 仕様例2 |
|---|---|---|
| 周波数範囲 | 6～10GHz | 14～18GHz |
| 中心周波数 | 8GHz | 16GHz |
| 通過帯域幅 | 4GHz | 4GHz |
| 挿入損失 | 2.5dB以下 | 2.5dB以下 |
| 帯域内偏差 | 1.5dB以下 | 1.5dB以下 |
| VSWR | 1.8以下 | 1.8以下 |
| 減衰特性 | DC～4.6GHzにて60dB以上 | DC～12.2GHzにて60dB以上 |
| 4.6～5.4GHzにて30dB以上 | 12.2～13.3GHzにて30dB以上 | |
| 10.7～11.4GHzにて30dB以上 | 18.7～19.9GHzにて30dB以上 | |
| 11.4～20GHzにて60dB以上 | 19.9～20GHzにて60dB以上 | |
| コネクタ | ドロップインタイプ | ドロップインタイプ |
| 寸法 | 47.5×17×6 | 43×14×6 |

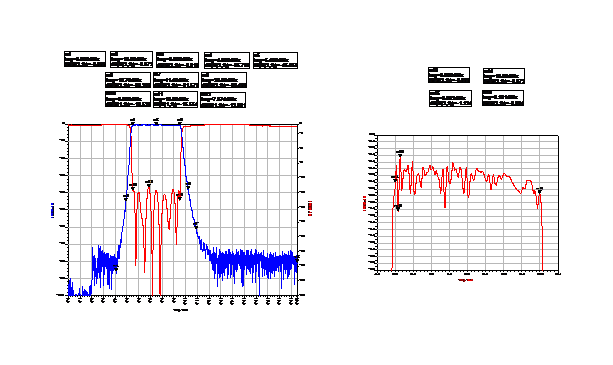

周波数特性例 (仕様例1)

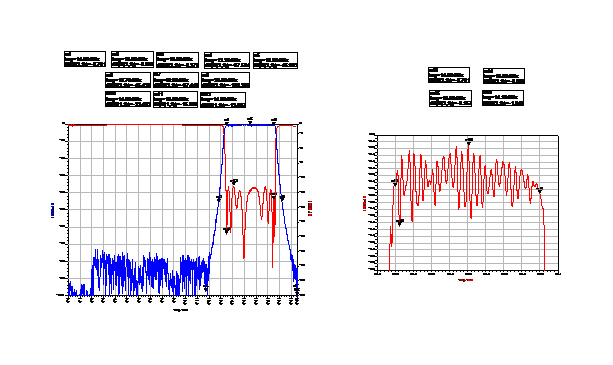

周波数特性例 (仕様例2)
