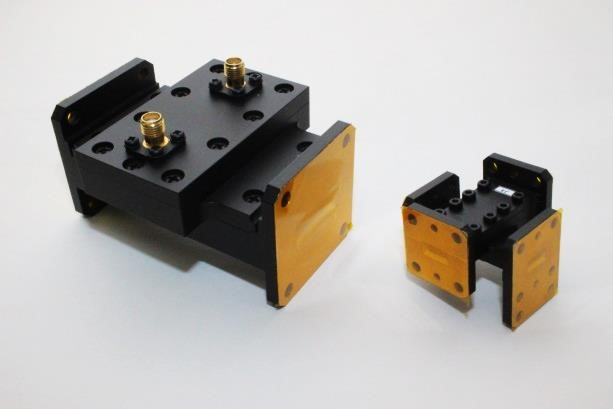

9GHz帯,Kaバンド　導波管方向性結合器


9GHz帯 仕様

項目 仕様
周波数範囲 9.0～9.52GHz
中心周波数 9.26GHz
通過帯域幅 520MHz
挿入損失 0.3dB以下
結合度 30±0.5dB
方向性 20dB以上
VSWR 1.2以下
インターフェース Main：WR-90
CPL：SMA-J

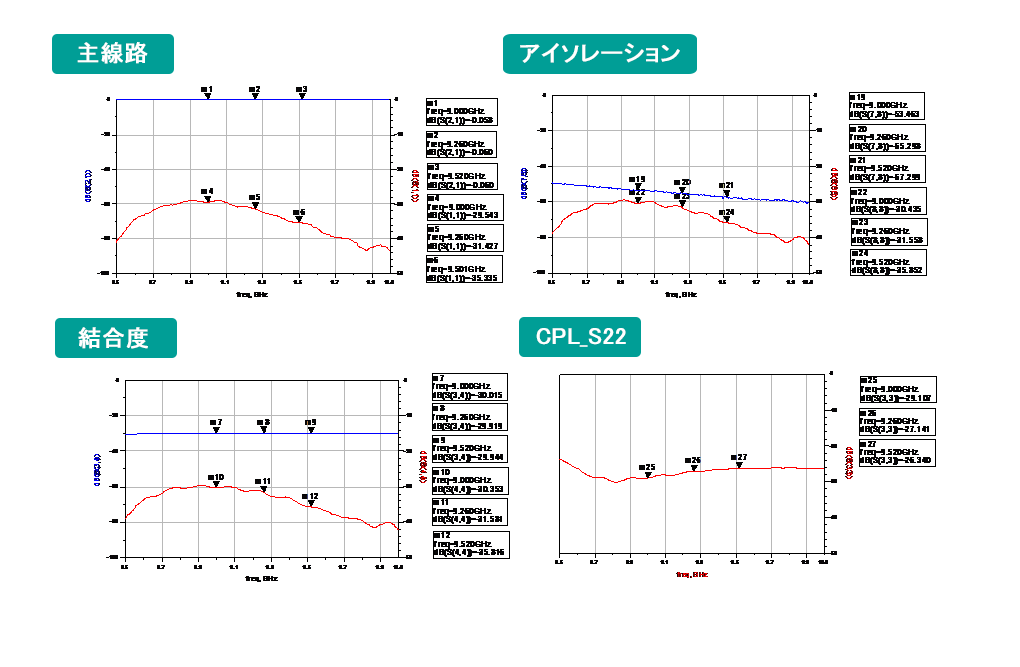

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
