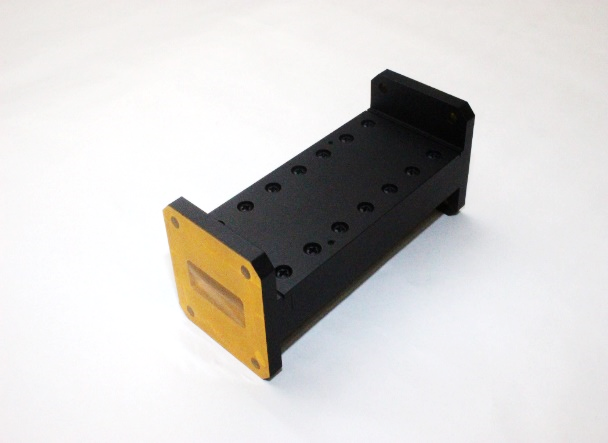

7GHz帯 導波管ローパスフィルタ


仕様

項目 仕様
周波数範囲 7.25〜7.75GHz
中心周波数 7.5GHz
通過帯域幅 500MHz
挿入損失 0.15dB以下
リターンロス 20dB以上
減衰特性 10.6GHzにて45dB以上
14GHzにて60dB以上
15.5GHzにて60dB以上
21.75〜24GHzにて45dB以上
30〜31.8GHzにて30dB以上
インターフェース WRI-84
寸法 48×48×116

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
