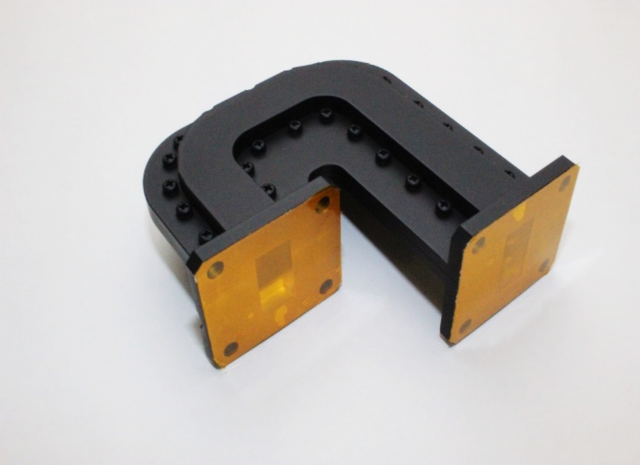

Kuバンド 導波管バンドパスフィルタ


仕様

項目 仕様
周波数範囲 10.7〜12.75GHz
中心周波数 11.725GHz
通過帯域幅 2050MHz
挿入損失 0.3dB以下
帯域内偏差 0.2dB以内
VSWR 1.2以下
減衰特性 9〜10GHzにて50dB以上
13.75〜14.5GHzにて50dB以上
インターフェース WRI-120
寸法 86×34.4×80

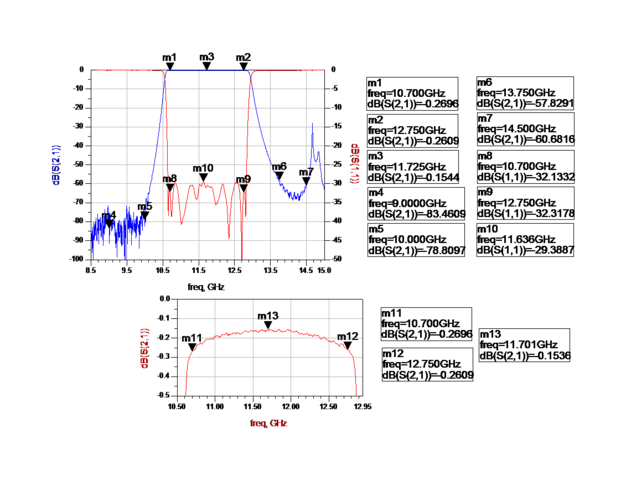

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
