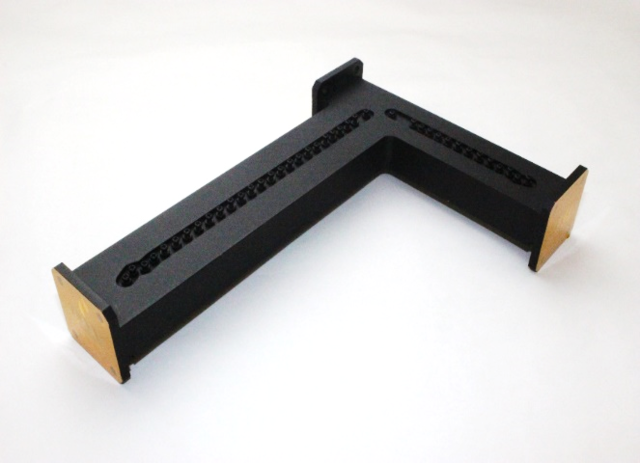

Kuバンド導波管DUPLEXER
仕様
| 項目 | 仕様 | |
|---|---|---|
| High Band | 周波数範囲 | 13.75～14.50GHz |
| 中心周波数 | 14.125GHz | |
| 挿入損失 | 0.3dB以下 | |
| 減衰特性 | Low Bandにて60dB以上 | |
| リターンロス | 21dB以上 | |
| Low Band | 周波数範囲 | 10.7～12.75GHz |
| 中心周波数 | 11.725GHz | |
| 挿入損失 | 0.3dB以下 | |
| 減衰特性 | High Bandにて80dB以上 | |
| リターンロス | 21dB以上 | |
| インターフェース | WRI-120 | |
| 寸法 | 38.3×139.5×202.5 |
周波数特性例
