ローパスフィルタ(Lowpass Filter) WFLシリーズ
特徴
-
本製品は、ご希望の周波数を上限に下側周波数帯域を通過させるフィルタです
標準仕様またはご希望の通過周波数、減衰特性をご指定いただけます - バタワース特性、チェビシェフ特性、ベッセル特性のご指定も可能です
標準仕様
| 型式 | 通過帯域 | 挿入損失 | VSWR | 減衰帯域 | 減衰量 | コネクタ | 許容電力 | 形状 |
|---|---|---|---|---|---|---|---|---|
| WFL-173 | DC～500MHz | 1.0dB以下 | 1.3以下 | 1～1.5GHz | 40dB以上 | SMA-J | 1W以下 | LPF1 |
| WFL-174 | DC～1GHz | 2～3GHz | LPF1 | |||||
| WFL-175 | DC～2GHz | 4～6GHz | LPF1 | |||||
| WFL-176 | DC～3GHz | 6～9GHz | LPF1 | |||||
| WFL-177 | DC～4GHz | 1.5以下 | 8～12GHz | LPF2 |
形状

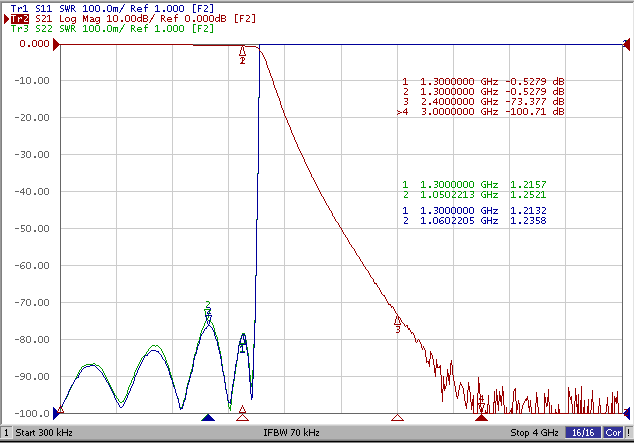

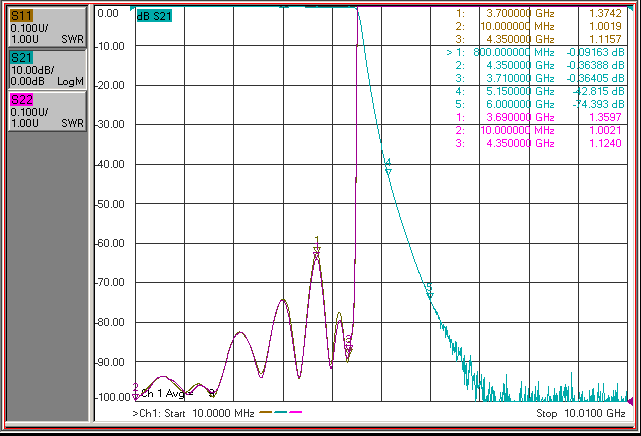

周波数特性例
