96MHz BRF / ヘリカル型
仕様
| 項 目 | 仕 様 | |
|---|---|---|
| 1 | 中心周波数 | 95.8MHz |
| 2 | 減衰周波数範囲 | 95.3〜96.3MHz |
| 3 | 減衰量 | 30dB以上 |
| 4 | 通過周波数範囲 | 80〜91.3MHz |
| 103.2〜180MHz | ||
| 5 | 挿入損失 | 1.5dB以下 |
| 6 | VSWR | 1.5以下 |
| 7 | 特性インピーダンス | 50Ω |
| 8 | 許容入力 | 1 W |
| 9 | 入出力コネクタ | SMA-J |

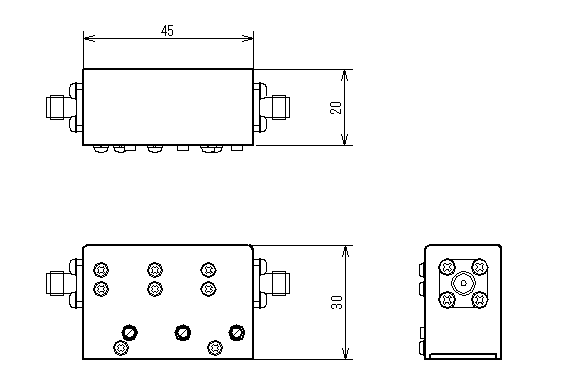

形状

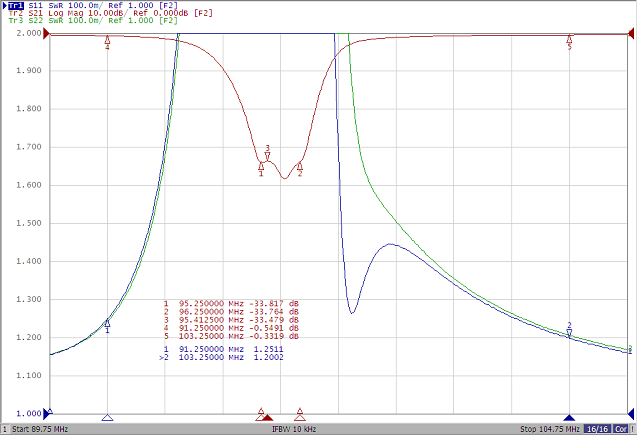

周波数特性例
| 項 目 | 仕 様 | |
|---|---|---|
| 1 | 中心周波数 | 95.8MHz |
| 2 | 減衰周波数範囲 | 95.3〜96.3MHz |
| 3 | 減衰量 | 30dB以上 |
| 4 | 通過周波数範囲 | 80〜91.3MHz |
| 103.2〜180MHz | ||
| 5 | 挿入損失 | 1.5dB以下 |
| 6 | VSWR | 1.5以下 |
| 7 | 特性インピーダンス | 50Ω |
| 8 | 許容入力 | 1 W |
| 9 | 入出力コネクタ | SMA-J |
