5.7GHz BPF / 誘電体型(TE01δ)

仕様

項　　目 仕　　様
1 中心周波数 5700MHz
2 通過帯域幅 10MHz以上
3 挿入損失 foにて1.5dB以下
4 通過帯域内偏差 0.3dB以下
5 特性インピーダンス 50Ω
6 VSWR 1.2以下
7 減衰特性 fo+60MHzにて70dB以上
8 許容入力 1W
9 入出力コネクタ SMA-J

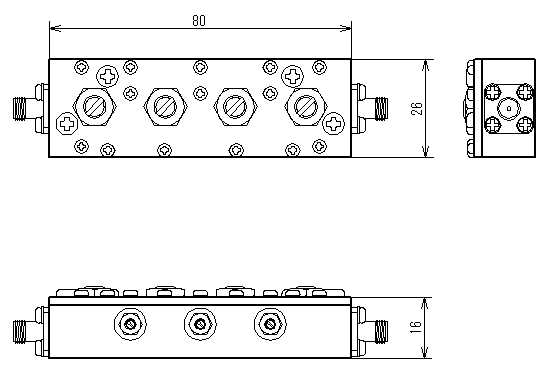

形状

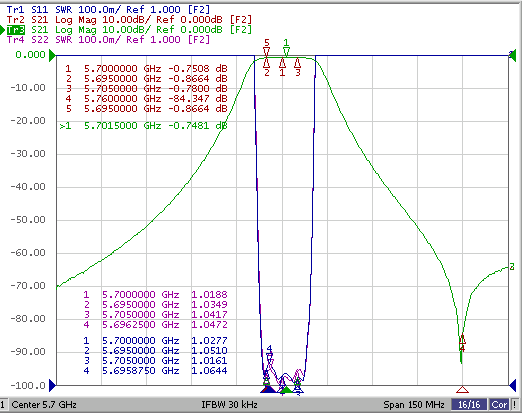

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
