5500MHz BPF / インターデジタル型

仕様

項 目 仕 様
1 中心周波数(fo) 5550MHz
2 通過帯域周波数 5350~5750MHz
3 挿入損失 1.5dB以下
4 帯域外減衰量 5250MHzにて20dB以上
5850MHzにて23dB以上
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

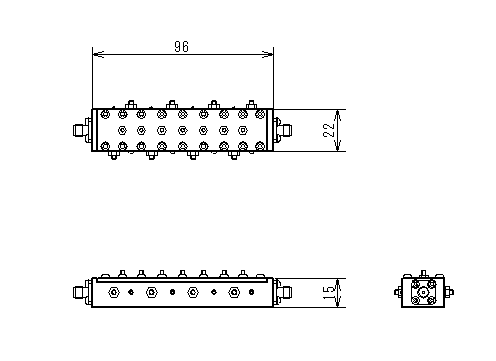

形状

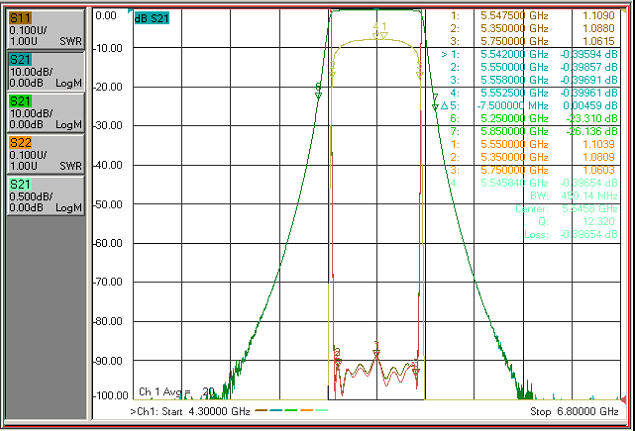

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
