9GHz BPF / キャビティ型(半同軸型)

仕様

項　　目 仕　　様
1 中心周波数(fo) 9100MHz
2 通過帯域幅 200MHz以上
3 挿入損失 2.0dB以下
4 帯域内偏差 0.5dB以下
5 VSWR 1.3以下
6 減衰特性 8744MHzにて45dBc以上
9451MHzにて35dBc以上
18GHzにて35dBc以上
7 特性インピーダンス 50Ω
8 許容入力 1W
9 入出力コネクタ SMA-J

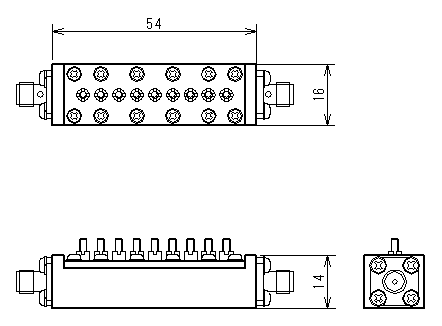

形状

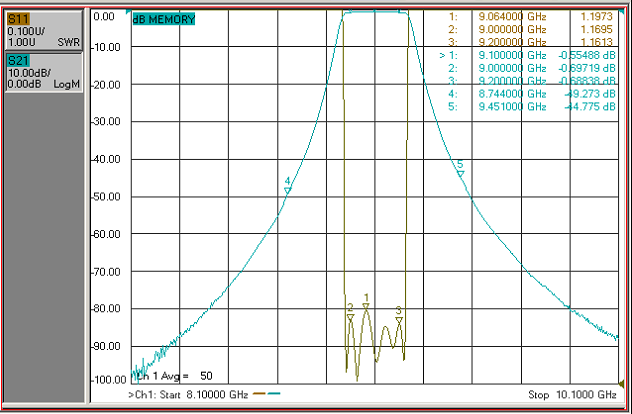

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
