3.5GHz BPF / キャビティ型(半同軸型)

仕様

項　　目 仕　　様
1 通過帯域周波数 3490～3530MHz
2 挿入損失 2.0dB以下
3 帯域内偏差 1.0dB以下
4 減衰特性 3470MHzにて60dB以上
3550MHzにて60dB以上
3550～7060MHzにて30dB以上
5 VSWR 1.3以下
6 特性インピーダンス 50Ω
7 許容入力 10W
8 入出力コネクタ SMA-J

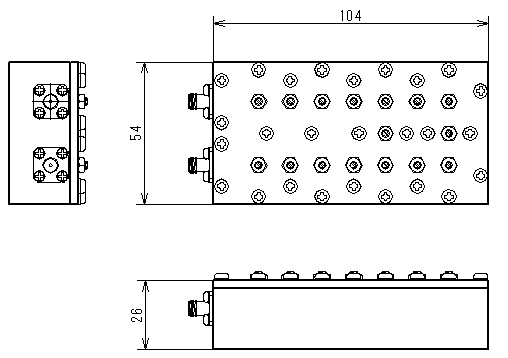

形状

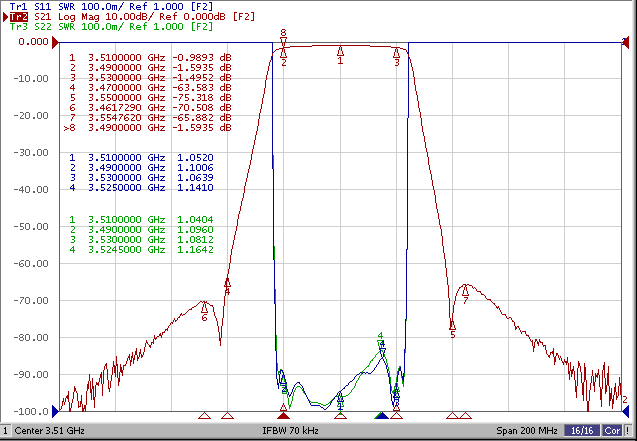

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
