2500MHz BPF / 集中定数型

仕様

項　目 仕　様
1 通過帯域周波数 980～4020MHz
2 挿入損失 1.5dB以下
3 帯域外減衰量 DC～600MHzにて50dB以上
7～10GHzにて50dB以上
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

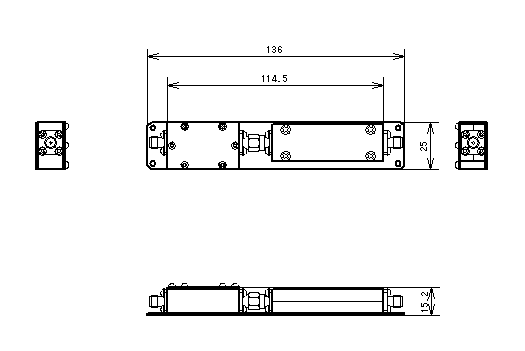

形状

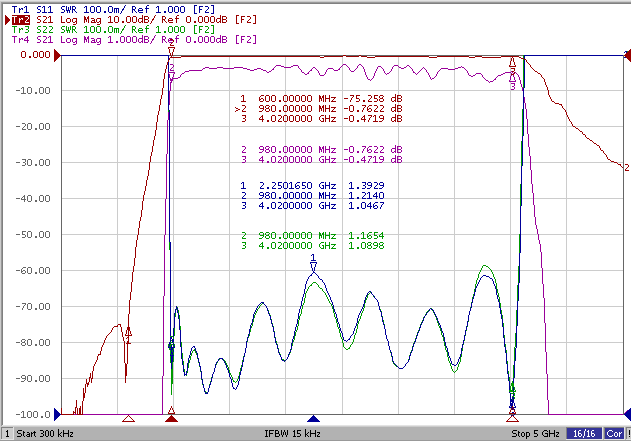

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
