1200MHz BPF / 集中定数型

仕様

項　目 仕　様
1 中心周波数 1.2GHz
2 通過帯域 0.85～1.55GHz
3 挿入損失 3dB以下
4 帯域外減衰量 0.2 ～0.55GHzにて50dB以上
1.85～13GHzにて50dB以上
5 VSWR 1.5 以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

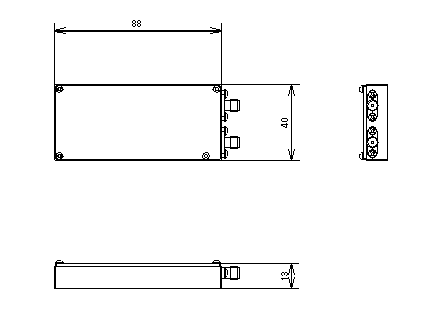

形状

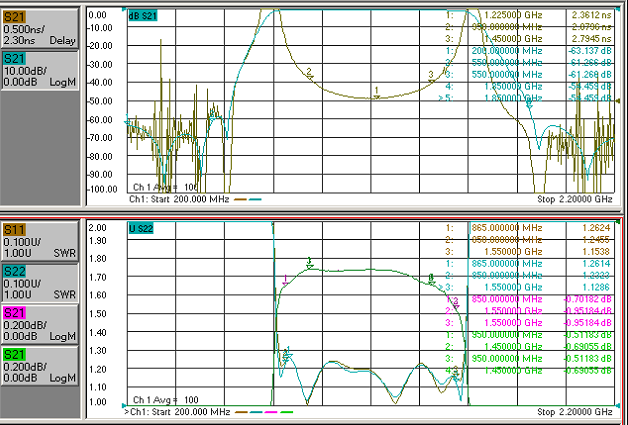

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
