ハイパスフィルタ(Highpass Filter) WFHシリーズ
特徴
-
本製品は、ご希望の周波数を下限に上側周波数帯域を通過させるフィルタです
標準仕様またはご希望の通過周波数、減衰特性をご指定いただけます - 無線機器から発生するスプリアスの測定など幅広くご使用いただけます
| 型式 | 通過帯域 | 挿入損失 | VSWR | 減衰帯域 | 減衰量 | コネクタ | 許容電力 | 形状 |
|---|---|---|---|---|---|---|---|---|
| WFH-153 | 0.5～2.5GHz | 1.0dB以下 | 1.3以下 | DC～0.25GHz | 40dB以上 | SMA-J | 1W以下 | HPF1 |
| WFH-154 | 1～5GHz | DC～0.5GHz | HPF1 | |||||
| WFH-155 | 2～6GHz | 1.5以下 | DC～1GHz | HPF1 | ||||
| WFH-156 | 3～8GHz | DC～1.5GHz | HPF1 | |||||
| WFH-157 | 4～10GHz | 1.5dB以下 | 2.0以下 | DC～2GHz | HPF1 |

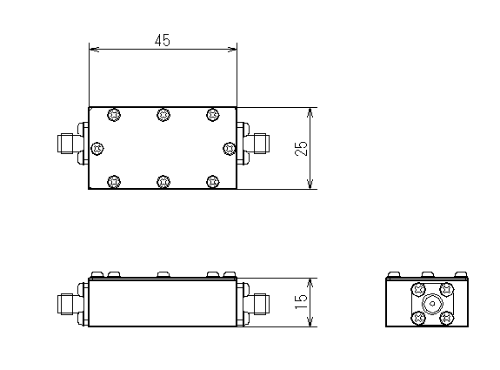

形状

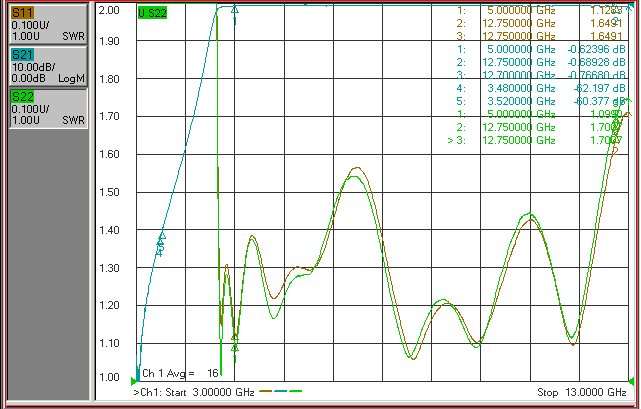

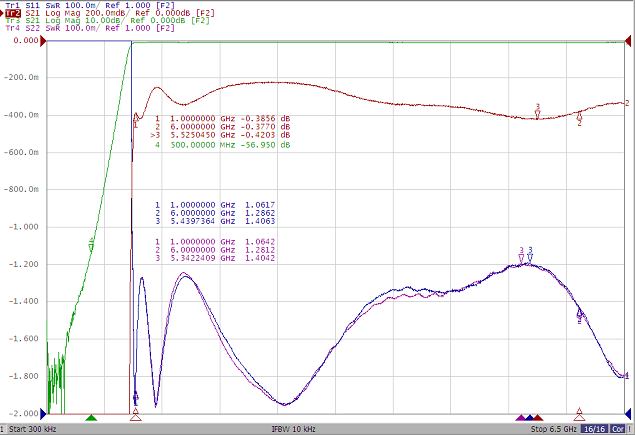

周波数特性例
