260MHz帯共用器
仕様
| 項 目 | 仕 様 | |
|---|---|---|
| 1 | 通過帯域周波数 | TX： 264～266MHz |
| RX： 273-275MHz | ||
| 2 | 挿入損失 | TX：1.0 dB 以下 |
| RX：1.7 dB 以下 | ||
| SD RX：1.5 dB 以下 | ||
| 3 | 減衰特性 | TX：RXにて80dB以上 |
| RX：TXにて70dB以上 | ||
| SD RX：TXにて60dB以上 | ||
| 4 | 特性インピーダンス | 50Ω |
| 5 | VSWR | 1.5以下 |
| 6 | 許容入力 | TX：20W |
| 7 | 入出力コネクタ | BNC-J |

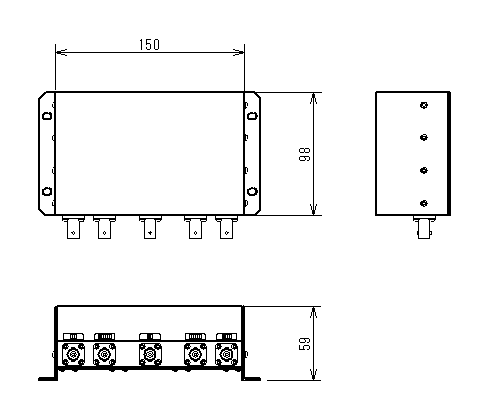

形状

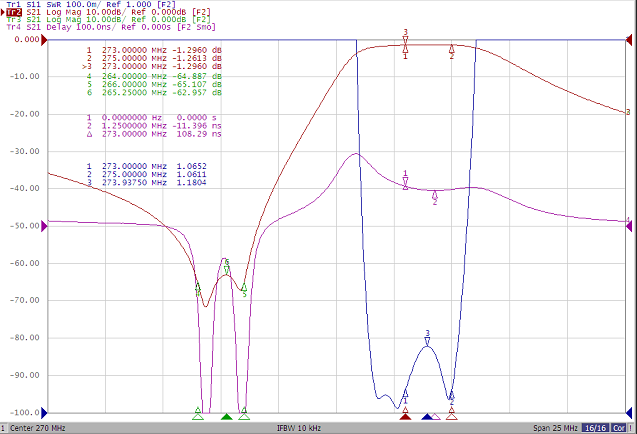

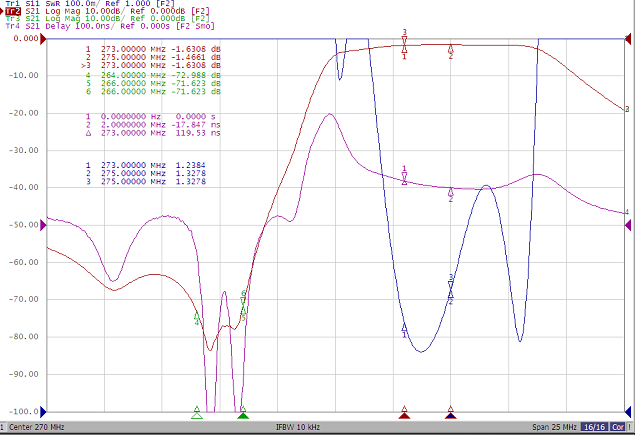

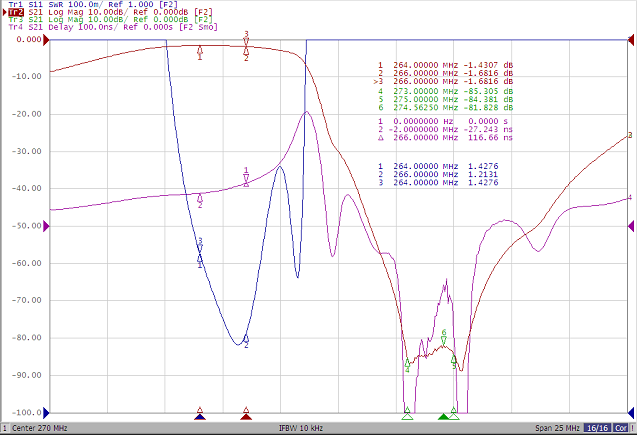

周波数特性例
