3530MHz BRF / キャビティ型(半同軸型)

仕様

項　目 仕　様
1 中心周波数 3507.5MHz
2 減衰周波数範囲 3480～3535MHz
3 減衰量 70dB以上
4 通過周波数範囲 9kHz～3456MHz
3610～4900MHz
5 挿入損失 3.0dB以下
6 VSWR 3.0以下
7 特性インピーダンス 50Ω
8 許容入力 30W
9 入出力コネクタ N-J

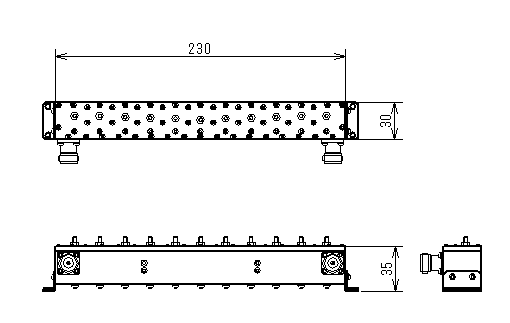

形状

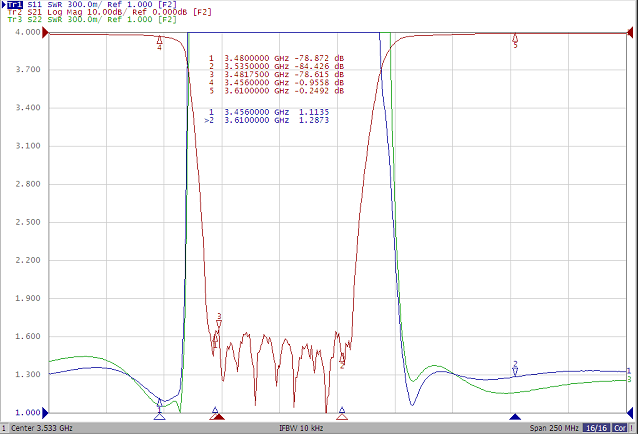

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
