763MHz BRF / キャビティ型(半同軸型)

仕様

項 目 仕 様
1 中心周波数 763MHz
2 減衰周波数範囲 758~768MHz
3 減衰量 60dB以上
4 通過周波数範囲 30~716MHz
770~1500MHz
5 挿入損失 2.5dB以下
6 VSWR 1.5以下
7 特性インピーダンス 50Ω
8 許容入力 10W
9 入出力コネクタ SMA-J

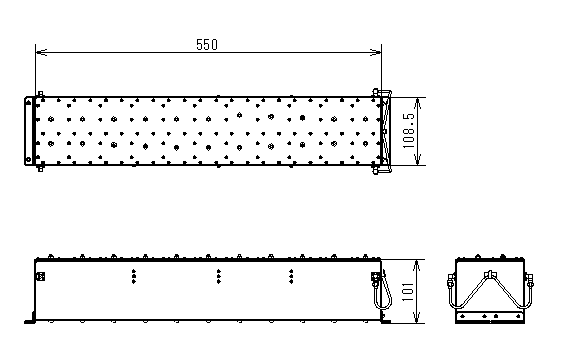

形状

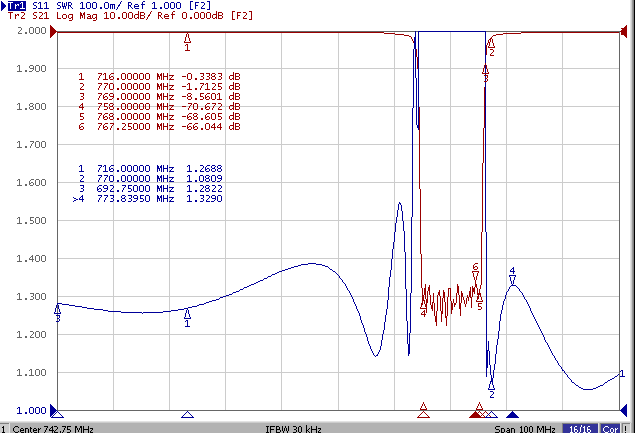

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
