2.2GHz BPF / 誘電体型(TEM)

仕様

項　　目 仕　　様
1 中心周波数(fo) 2150MHz
2 通過帯域 fo±20MHz
3 挿入損失 1.5dB以下
4 VSWR 1.3以下
5 減衰量 1612.5MHzにて70dB以上
2687.5MHzにて70dB以上
6 特性インピーダンス 50Ω
7 許容入力 +20dBm
8 入出力コネクタ SMA-J

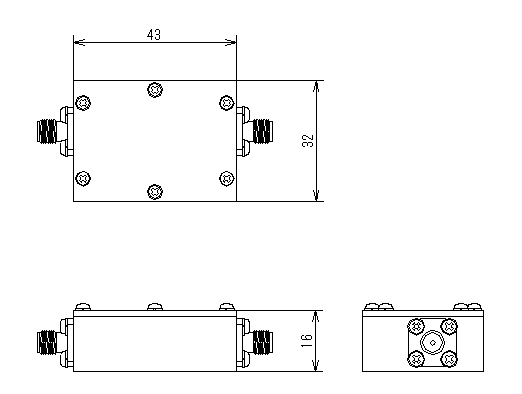

形状

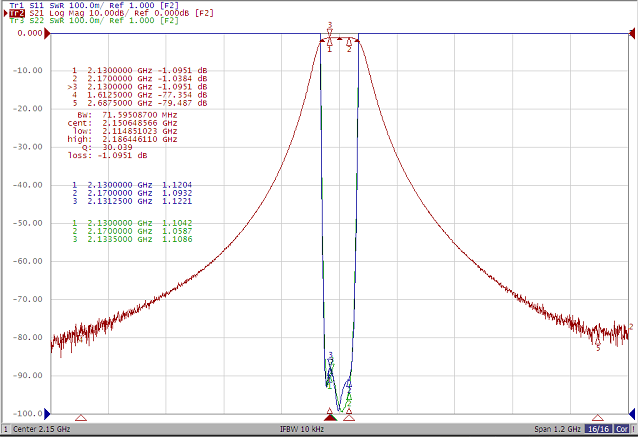

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
