2GHz BPF / 誘電体型(TEM)
仕様
項 目 | 仕 様 | |
---|---|---|
1 | 中心周波数(fo) | 2050MHz |
2 | 通過帯域 | fo±50MHz |
3 | 挿入損失 | 2.5dB以下 |
4 | VSWR | 1.5以下 |
5 | 減衰量 | 1640MHzにて60dB以上 |
2460MHzにて60dB以上 | ||
6 | 特性インピーダンス | 50Ω |
7 | 許容入力 | 1 W |
8 | 入出力コネクタ | 表面実装 |

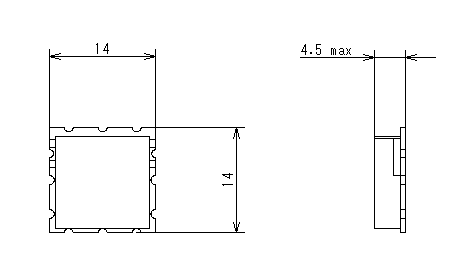

形状
![](images/BPF_006/0006/01.png)

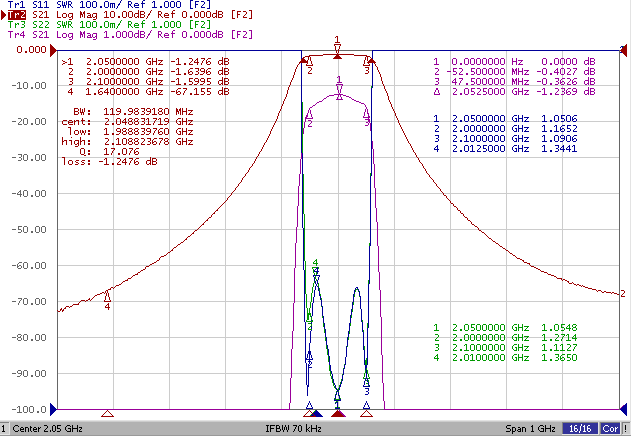

周波数特性例
![](images/BPF_006/0006/02.png)
