3500MHz BPF / インターデジタル型

仕様

項　目 仕　様
1 中心周波数(fo) 3500MHz
2 通過帯域周波数 3400～3600MHz
3 挿入損失 1.0dB以下
4 帯域外減衰量 　700～2700MHzにて60dB以上
　3800～6000MHzにて60dB以上
5 VSWR 1.2以下
6 特性インピーダンス 50Ω
7 許容入力 100W
8 入出力コネクタ N-J

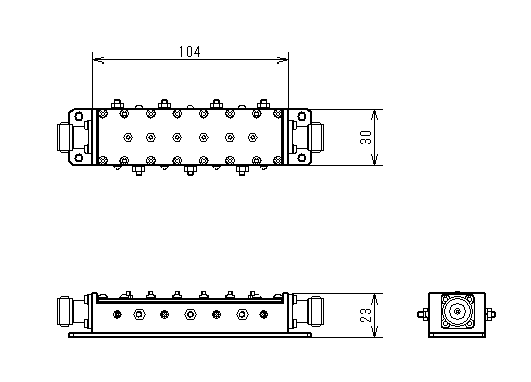

形状

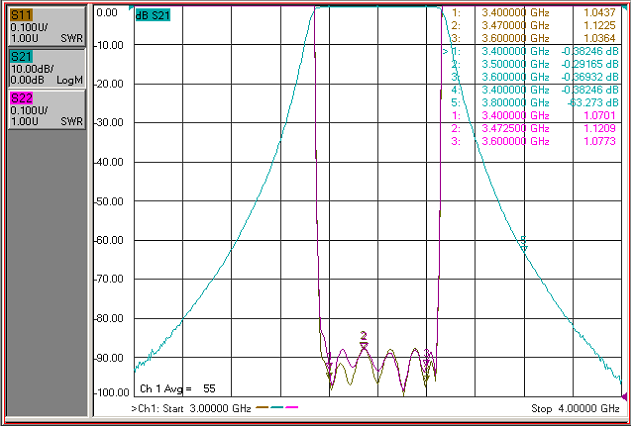

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
