1090MHz BPF / インターデジタル型

仕様

項　目 仕　様
1 中心周波数(fo) 1087.5MHz
2 通過帯域周波数 960～1215MHz
3 挿入損失 0.5dB以下
4 帯域外減衰量 10～910MHzにて30dB以上
1265～1700MHzにて30dB以上
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 200W
8 入出力コネクタ N-J

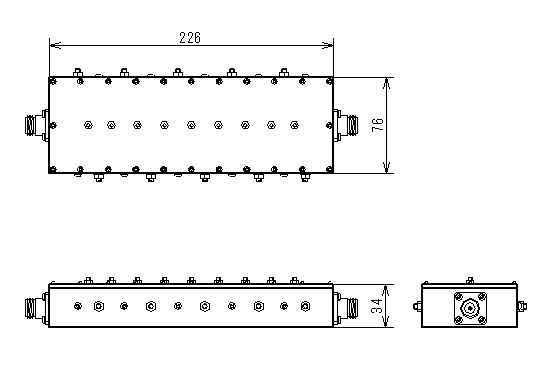

形状

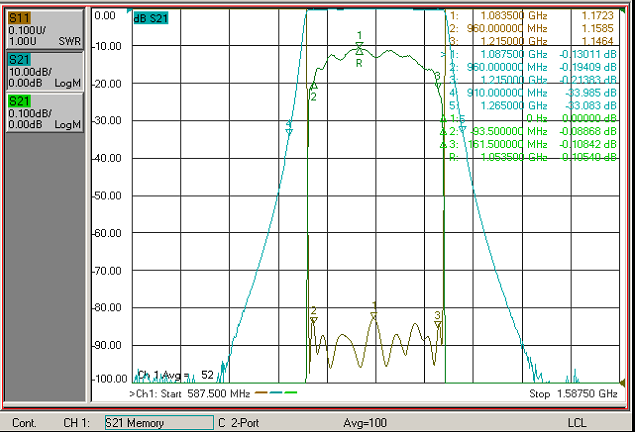

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
