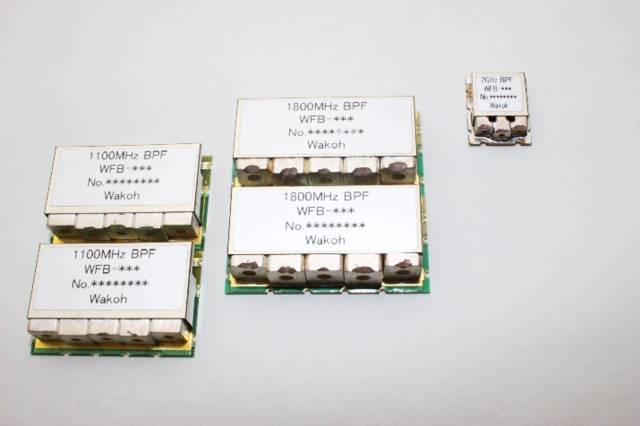

表面実装タイプBPF
- 同軸型誘電体共振器を使用した表面実装型BPF
- 少量ロットでも製作可能
- コネクタタイプも製作可能
- 製作可能周波数範囲:500MHz~8500MHz
仕様
項目 | 仕様 |
---|---|
通過域周波数 | 8350-8450MHz |
挿入損失 | 2.0dB以下 |
VSWR | 1.5以下 |
特性インピーダンス | 50Ω |
帯域外減衰量 | 6900MHzにて40dB以上 |
9900MHzにて40dB以上 | |
許容入力 | 1W |
外形サイズ | W8×D8×H3.5mm |
項目 | 仕様 |
---|---|
通過域周波数 | 8350-8450MHz |
挿入損失 | 2.0dB以下 |
VSWR | 1.5以下 |
特性インピーダンス | 50Ω |
帯域外減衰量 | 6900MHzにて40dB以上 |
9900MHzにて40dB以上 | |
許容入力 | 1W |
外形サイズ | W8×D8×H3.5mm |
