3GHz帯共用器
仕様
| 項 目 | 仕 様 | |
|---|---|---|
| 1 | 通過帯域周波数 | LOW：1710-2690MHz |
| HIGH： 3515-5260MHz | ||
| 2 | 挿入損失 | 2.0 dB 以下 |
| 3 | VSWR | 1.4 以下 |
| 4 | 特性インピーダンス | 50Ω |
| 5 | アイソレーション | 40dB 以上 |
| 6 | 許容入力 | 1 W |
| 7 | コネクタ | SMA-J |

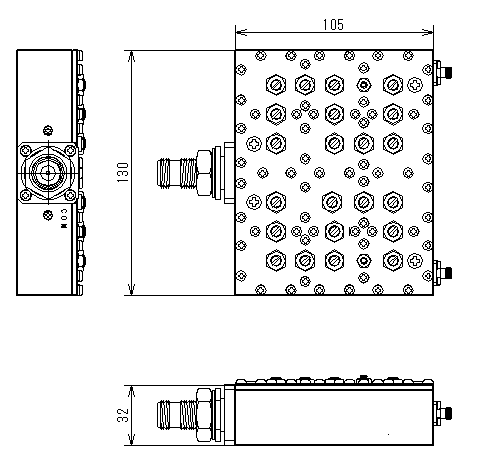

形状
周波数特性例
| 項 目 | 仕 様 | |
|---|---|---|
| 1 | 通過帯域周波数 | LOW：1710-2690MHz |
| HIGH： 3515-5260MHz | ||
| 2 | 挿入損失 | 2.0 dB 以下 |
| 3 | VSWR | 1.4 以下 |
| 4 | 特性インピーダンス | 50Ω |
| 5 | アイソレーション | 40dB 以上 |
| 6 | 許容入力 | 1 W |
| 7 | コネクタ | SMA-J |
