510MHz BRF / キャビティ型(半同軸型)

仕様

項　目 仕　様
1 中心周波数 510MHz
2 減衰周波数範囲 470～550MHz
3 減衰量 40dB以上
4 通過周波数範囲 30～430MHz
590～1100MHz
5 挿入損失 1.5dB以下
6 VSWR 1.8以下
7 特性インピーダンス 50Ω
8 許容入力 1W
9 入出力コネクタ N-J

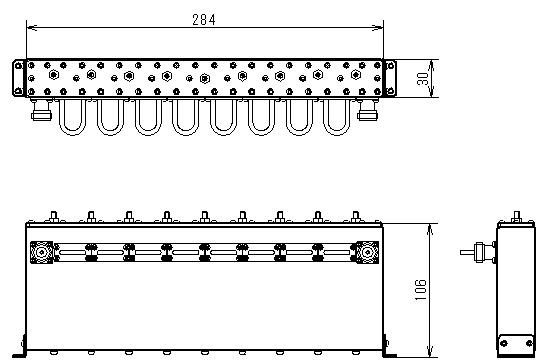

形状

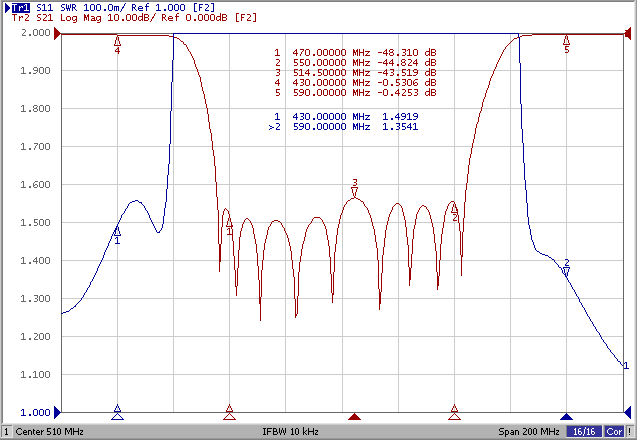

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
