5GHz BPF / 誘電体型(TEM)

仕様

項  目 仕  様
1 中心周波数(fo) 5090MHz
2 通過帯域 fo±60MHz
3 挿入損失 1.7dB以下
4 VSWR 1.5以下
5 減衰量 4690MHzにて36dB以上
6 特性インピーダンス 50Ω
7 許容入力 +20dBn
8 入出力コネクタ 表面実装

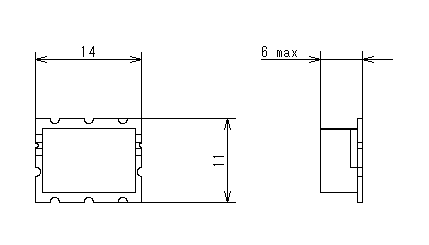

形状

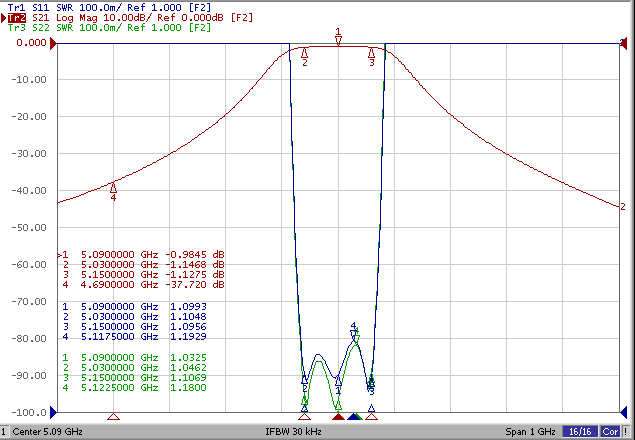

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
