2.4GHz BPF / 誘電体型(TEM)

仕様

項  目 仕  様
1 中心周波数(fo) 2385MHz
2 通過帯域 fo±10MHz
3 挿入損失 1.0dB以下
4 VSWR 1.5以下
5 減衰量 2215MHzにて20dB以上
2555MHzにて20dB以上
6 特性インピーダンス 50Ω
7 許容入力 1 W
8 入出力コネクタ 表面実装

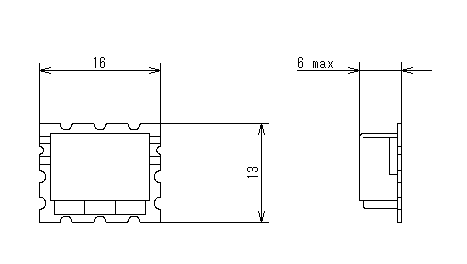

形状

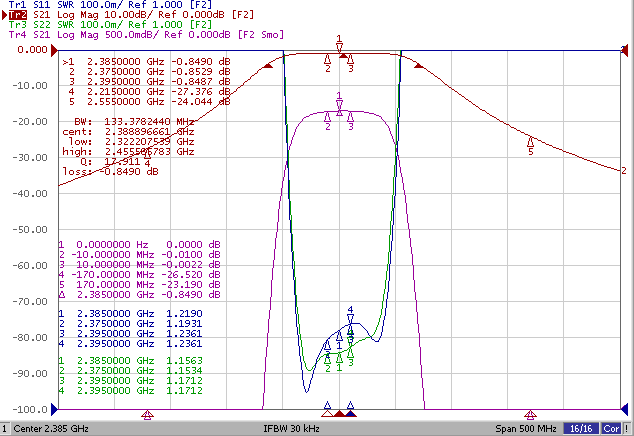

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
