320MHz BPF / 誘電体型(TEM)

仕様

項　　目 仕　　様
1 中心周波数(fo) 320MHz
2 通過帯域 fo±1MHz
3 挿入損失 2.0dB以下
4 VSWR fo±1MHzにて1.5以下
5 減衰量 289MHzにて40dB以上
350MHzにて35dB以上
7 特性インピーダンス 50Ω
8 許容入力 1W
9 入出力コネクタ SMA-J

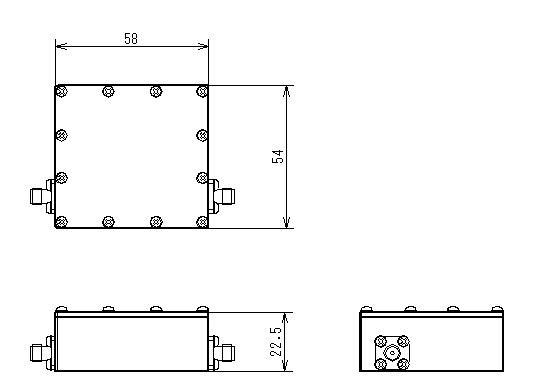

形状

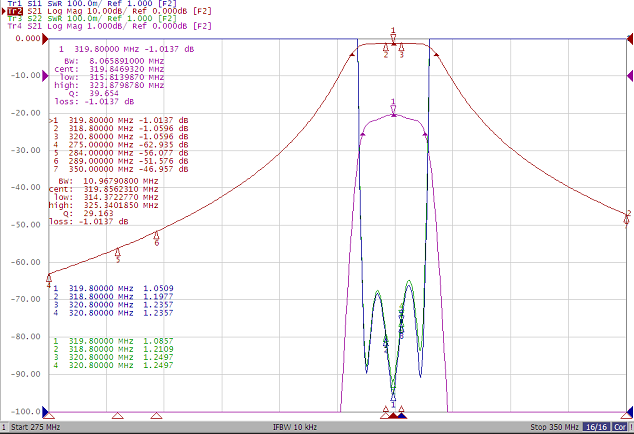

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
