270MHz BPF / 誘電体型(TEM)

仕様

項  目 仕  様
1 中心周波数(fo) 275MHz
2 通過帯域 fo±1MHz
3 挿入損失 2.5dB以下
4 VSWR fo±0.5MHzにて1.5以下
5 減衰量 250MHzにて35dB以上
284MHzにて15dB以上
289MHzにて23dB以上
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

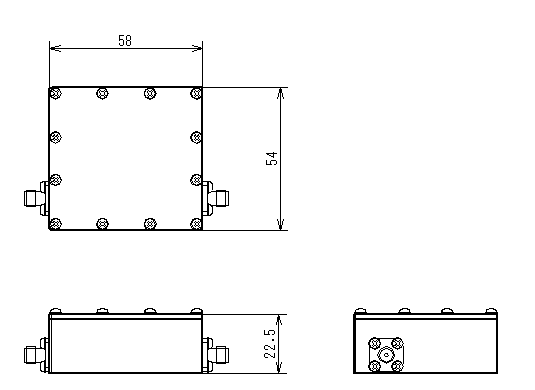

形状

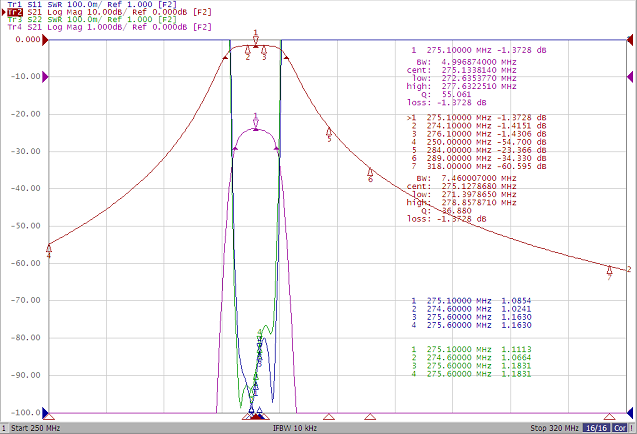

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
