8200MHz BPF / インターデジタル型

仕様

項 目 仕 様
1 中心周波数(fo) 8150MHz
2 通過帯域周波数 7550~8750MHz
3 挿入損失 1.5dB以下
4 帯域外減衰量 7050MHzにて15dB以上
9250MHzにて15dB以上
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

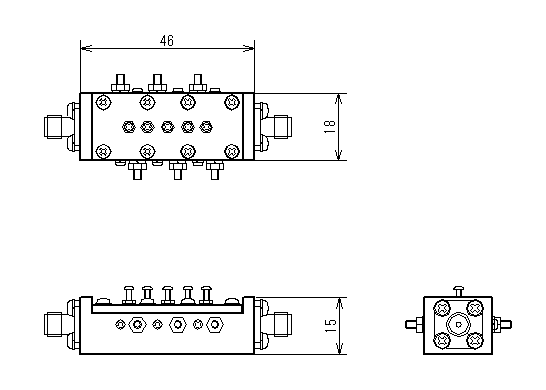

形状

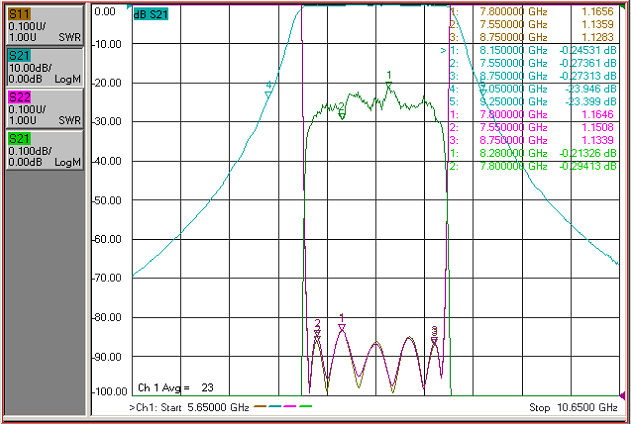

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
