4GHz BPF / キャビティ型(半同軸型)

仕様

項 目 仕 様
1 通過帯域周波数 4410〜4890MHz
2 通過損失 1.5dB以下
3 帯域外減衰量 30〜4350MHzにて45dB以上
4950〜14700MHzにて40dB以上
4 VSWR 1.3以下
5 特性インピーダンス 50Ω
6 許容入力 10W
7 入出力コネクタ SMA-J

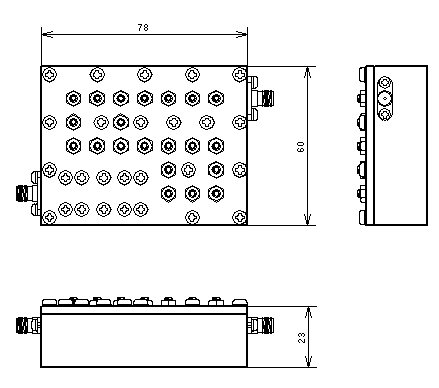

形状

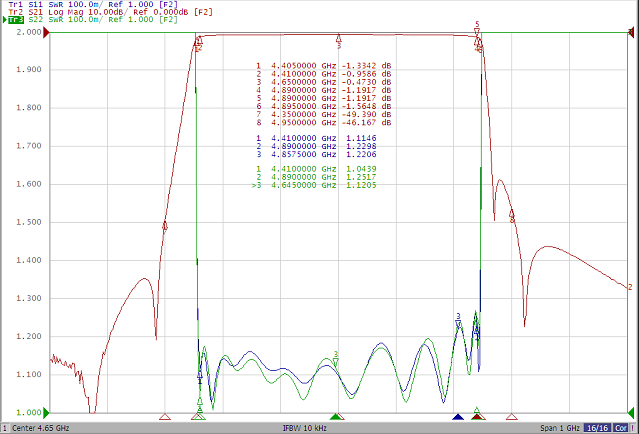

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
