1.5GHz BPF / キャビティ型(半同軸型)

仕様

項　　目 仕　　様
1 通過帯域周波数 1486～1496MHz
2 挿入損失 1.0dB以下
3 VSWR 1.3以下
4 減衰特性 1437～1448MHzにて85dB以上
700～900MHzにて100dB以上
1700～2170MHzにて100dB以上
5 特性インピーダンス 50Ω
6 入出力コネクタ N-J
7 許容入力 100W

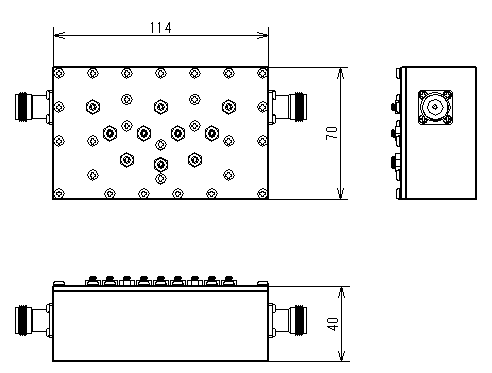

形状

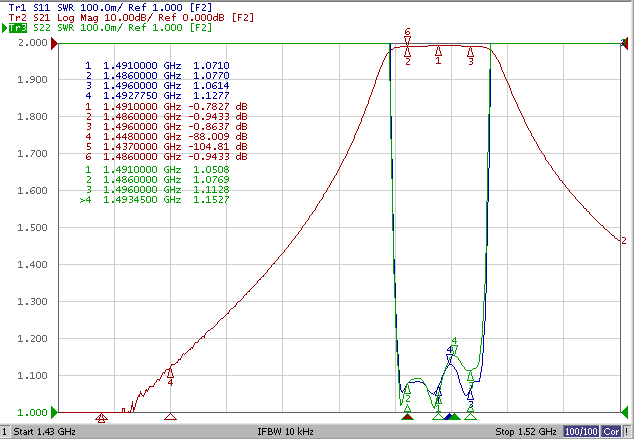

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
