70MHz BPF / ヘリカル型

仕様

項 目 仕 様
1 中心周波数 69MHz
2 挿入損失 2dB以下
3 帯域外減衰量 65MHzにて37dB以上
4 VSWR 1.5以下
5 特性インピーダンス 50Ω
6 許容入力 30W
7 入出力コネクタ N-J

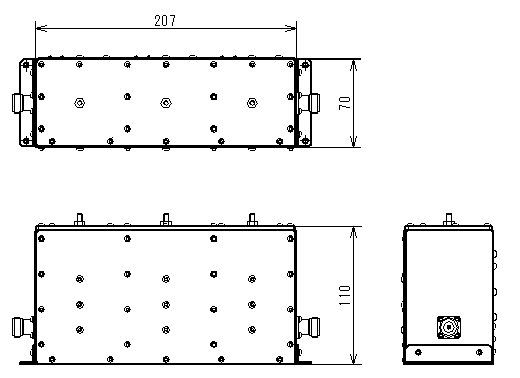

形状

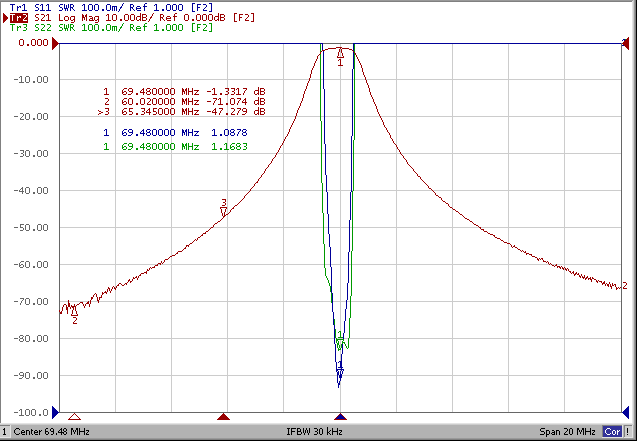

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
