74MHz BPF / 集中定数型

仕様

項　目 仕　様
1 通過帯域周波数 7～140MHz
2 挿入損失 1.0dB以下
3 帯域外減衰量 0.3MHzにて 20dB以上
300MHzにて20dB以上
500MHzにて40dB以上
4 VSWR 1.3以下
5 特性インピーダンス 50Ω
6 許容入力 1Ｗ
7 入出力コネクタ SMA-J

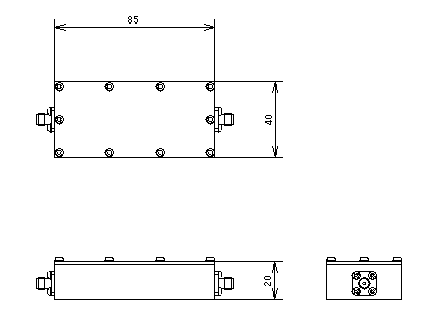

形状

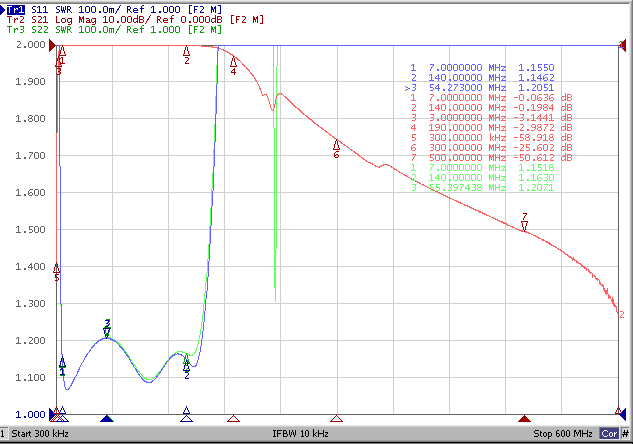

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
