44MHz BPF / 集中定数型

仕様

項 目 仕 様
1 通過帯域周波数 28〜60MHz
2 挿入損失 1.0dB以下
3 帯域外減衰量 300kHz〜12MHzにて85dB以上
118MHz〜400MHzにて25dB以上
4 VSWR 1.5以下
5 特性インピーダンス 50Ω
6 許容入力 10W
7 入出力コネクタ BNC-J

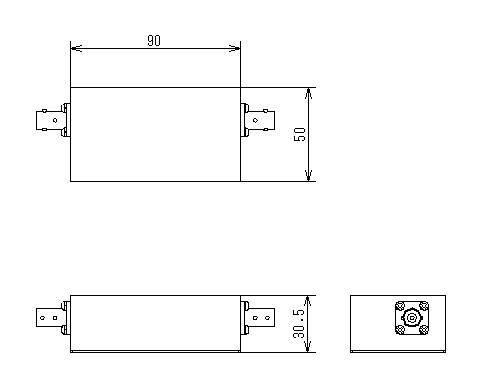

形状

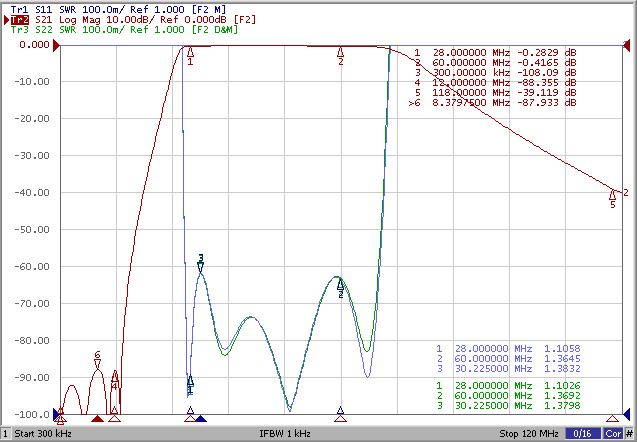

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
