16MHz BPF / 集中定数型

仕様

項 目 仕 様
1 通過帯域周波数 2〜30MHz
2 挿入損失 0.5dB以下
3 帯域外減衰量 DC〜1.5MHzにて10dB以上
40〜200MHzにて10dB以上
4 VSWR 1.3以下
5 特性インピーダンス 50Ω
6 許容入力 1W
7 入出力コネクタ SMA-J

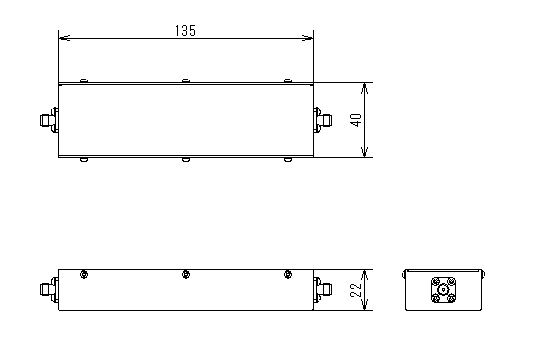

形状

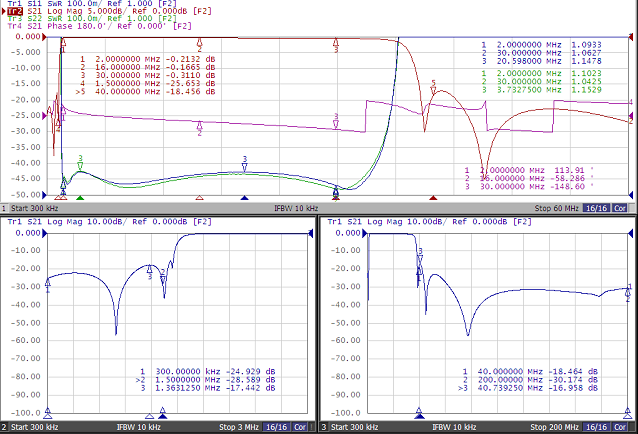

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
